Задняя распорка ваз 2109

Давно хотел и вот купил распорки, перед и зад…Скрип в задней части кузова совсем надоел, одним из решений было как-то закрепить крышку багажника (ляду), другое решение — распорки.Решил сделать и первое и второе)

Поставил заднюю и переднюю распорки, сложного ничего нет, открутил, поставил, чуть чуть растянул, зажал все болты и затем еще чуть растянуть.

Вот они такие уродливые)))

Одеялко обязательно надо постелить, а то ничего не получится!))

Вот такой живой стакан…)

Ну и передок. От передней чуда не ждал, но думаю жесткости в любом случае прибавит, какая она не была бы…

Были куплены резинки, вроде как с грузовой таврии, показывал фото и в магазине (ЗАЗ, ТАВРИЯ, ДЕУ) дали мне такие… которые крепятся в боковую стенку крышки багажника и в закрытом положении не дают ей, при движении двигаться влево/вправо.

Резинки от Таврии

Вот так смотрится, в закрытом положении не видно совсем

Сначала проехался только с распорками, если честно, то я ох…е.л)) Не одного скрипа от крышки багажника, полицейских на много веселее переезжает, да и по ямам гонять стало круче, стало ощущение, что ямы стали меньше))))) И такое бывает.Потом поставил резинки, т.к. уже их купил) Чуть чуть зазор был сначала, вырезал с камеры велосипеда подкладочку, положил под эту резинку и стало впритык закрываться. Пока даже не пробовал, но думаю будет тише тихого)))))

НУ и моя малышка:

Цена вопроса: 250 грн Пробег: 10 км

Page 2

Давно хотел и вот купил распорки, перед и зад…Скрип в задней части кузова совсем надоел, одним из решений было как-то закрепить крышку багажника (ляду), другое решение — распорки.Решил сделать и первое и второе)

Поставил заднюю и переднюю распорки, сложного ничего нет, открутил, поставил, чуть чуть растянул, зажал все болты и затем еще чуть растянуть.

Вот они такие уродливые)))

Одеялко обязательно надо постелить, а то ничего не получится!))

Вот такой живой стакан…)

Ну и передок. От передней чуда не ждал, но думаю жесткости в любом случае прибавит, какая она не была бы…

Были куплены резинки, вроде как с грузовой таврии, показывал фото и в магазине (ЗАЗ, ТАВРИЯ, ДЕУ) дали мне такие… которые крепятся в боковую стенку крышки багажника и в закрытом положении не дают ей, при движении двигаться влево/вправо.

Резинки от Таврии

Вот так смотрится, в закрытом положении не видно совсем

Сначала проехался только с распорками, если честно, то я ох…е.л)) Не одного скрипа от крышки багажника, полицейских на много веселее переезжает, да и по ямам гонять стало круче, стало ощущение, что ямы стали меньше))))) И такое бывает.Потом поставил резинки, т.к. уже их купил) Чуть чуть зазор был сначала, вырезал с камеры велосипеда подкладочку, положил под эту резинку и стало впритык закрываться. Пока даже не пробовал, но думаю будет тише тихого)))))

НУ и моя малышка:

Цена вопроса: 250 грн Пробег: 10 км

Зачем нужна распорка задних стоек

В первую очередь необходимо понимать, зачем она нужна. Такая распорка способна усилить кузов, и он не будет ходить ходуном в период вождения. Ну и конечно самое главное, такая распорка поможет предотвратить серьезной аварии. Поэтому она выполняет одну из главных функций в автомобиле – обеспечение безопасности водителя.

Дополнительные преимущества распорок:

1. Багажное отделение, а также задняя дверь автомобиля станет легче открываться.
2. Если в вашем авто были непонятный звук или шум, то после установки распорок они исчезнут.
3. Значительно увеличивается срок эксплуатации.

Необходимо отметить, что существует несколько видов таких распорок. Они бывают прямоугольные, крестовидные или же прямые.

Прямоугольная: она в отличие от других не занимает много места в багажном отделении, а также увеличивает в вашем автомобиле жесткость корпуса.

Крестовидная: ее водители не особо любят, так как она занимает очень много пространства в багажном отделении.

Прямые тип распорок: их уже необходимо устанавливать только на силовые части автомобиля. Отметим, если правильно установить прямую распорку, то объем багажного отделения не изменится.

Как выбрать

Комплект распорок

Распорки передних стоек, предлагаемые сегодня для ВАЗ 2114, могут быть двух типов:

• Двухточечные;
• Трехточечные.

Разницы между ними как таковой нет, если не брать во внимание количество болтов для фиксации — два и три соответственно.

Согласно другим критериям, распорки делятся на:

• Регулируемые;
• Нерегулируемые.

Чтобы изготовить нерегулируемые, производители придерживаются очень строгих правил, выдерживают определенные геометрические формы и параметры.

Особая распорка вам потребуется в том случае, если в подкапотном пространстве вашего ВАЗ 2114 расположился 16 клапанный двигатель. У растяжек для них имеется дополнительная опора, которая заменяет верхнюю опору силового агрегата.

Что касается материала изготовления, то лучше выбирать алюминиевые распорки , но в крайнем случае можно обойтись стальными. Дело все в том, что при столкновениях автомобиля алюминиевые элементы просто сломаются, а стальные могут серьезно повредить сами стойки.

От каких проблем избавляет установка

Отечественные автомобили имеют печальную славу транспортных средств с малой жесткостью кузова, страдают этим и многие иномарки. Установка распорки задних стоек призвана уменьшить кручение кузова, повысить стойкость к вибрациям. Больше всего эффект будет заметен на автомобилях, ослабленных коррозией либо побывавших в серьезном ДТП. После установки автолюбители отмечают уменьшение кренов в повороте, частичное исчезновение скрипов кузовных элементов, шума от пластиковых панелей салона.

При этом стоит учитывать, что в случае даже небольшого удара в район одного из стаканов деформация сильнее передастся на ответную часть кузова.

Зачем нужна распорка передних стоек?

Не касаясь других аспектов, надо сразу отметить, что она увеличивает жесткость кузова. Соединение передних стоек позволяет повысить устойчивость автомобиля при маневрировании и улучшить управляемость. Почему и за счет чего это происходит? Чтобы понять, надо затронуть непосредственно конструкцию кузова и его поведение в процессе движения.

Причем необходимо сделать маленькое дополнение – в большинстве случаев улучшение поведения машины не зависит от ее марки, но чаще всего распорка стоек ставится на автомобилях семейства ВАЗ, таких как 2109, 2110, Калина, Приора и другие. Правда, установку распорок передних стоек можно проводить и на других моделях.

Так вот, оттого, что кузов любого транспортного средства не является монолитным куском металла или пластика, при движении из-за воздействия внешних сил он разбалтывается. В этом нет ничего странного, ведь для его изготовления используется множество деталей, различным образом соединенных между собой (сварка, крепеж и т.д.). Для наглядности кузов можно сравнить со стулом – первоначально он крепкий и ровно стоит на полу.

Но со временем начинает скрипеть, шататься, крениться и готов развалиться при возникновении значительных усилий. Связано это с ослаблением мест соединения. Вот такой ситуации и позволяет избежать стяжка между стойками, в первую очередь передними. В противном случае машина в повороте или при движении на ухабистой дороге ведет себя как тот разваливающийся стул. Она начинает крениться, а при движении с большой скоростью автомобиль может вообще вынести с дороги.

Распорка задних стоек

Так как машина очень уязвима именно в задней своей части, то имеет смысл усилить кузов именно там. Таких «усилителей» несколько, все они отличаются по форме. Например, прямоугольная распорка, в народе называемая «телевизором», увеличивает жесткость кузова на 20 – 25%, а благодаря форме практически не отнимает пространство у багажника. Крестовидная распорка усилит кузов на 11%, но займет достаточно много места в багажнике. Также есть такой вид растяжек, которые представляют собой прямую балку.

Благодаря им задние стаканы крепления подвески и точки крепления задней балки к кузову будут двигаться на 20% меньше, а общая крутильная жесткость кузова увеличится на 5%, благодаря чему элементы кузова будут менее нагружены.

Но такая распорка даст заметный результат только тогда, когда она будет закреплена на силовых элементах кузова, а не на промежуточных. Еще одним плюсом такой распорки является способ крепления. Он конусный, что в полной мере исключает любое смещение деталей. Приятным бонусом будет сохранение объема багажника.

Можно ли сделать распорку самостоятельно?

Конечно можно, но вы должны знать, что распорки делятся на два типа:

Помните, что распорка должна настраиваться именно под ваш транспорт.

Если у вас есть терпение, то можете изготовить их самостоятельно. Но, помните, что если их изготовить самостоятельно, то вид у них все равно будет отличаться от фирменной распорки. Поэтому мы вам рекомендуем все-таки купить распорку в магазине. Из статистических данных можно отметить, что водители чаще всего отдают свое предпочтение «Техномастеру» и «Автопродукту».

Монтаж задних распорок:

1. Сначала необходимо демонтировать обшивку арок колес.
2. Теперь необходимо снять крышки стаканов (это можно сделать при помощи ключей).
3. Только после этого можно на штоки крепления стаканов амортизаторов установить купленную распорку.
4. Осталось закрутить все гайки и отрегулировать распорку.
5. Обратите внимание! Чтобы вам было удобно их настраивать, вы можете открепить заднее сиденье и наклонить его вперед.

Зачем устанавливать

На самом деле кузова ВАЗ 2114 достаточно жесткий, потому позволяет ездить на приличной скорости по дорогам не самого высокого качества. Но имеющейся жесткости недостаточно, чтобы сохранить кузов в целостности при длительной эксплуатации в подобных условиях.

Усилитель

Если жесткость недостаточная, управление автомобилем характеризуется вялой реакцией. В теории наличие распорки или растяжки позволяет увереннее маневрировать, входить в повороты на скорости. Также кузов не будет сильно деформироваться, удастся избежать эффекта усталости металла. Это особенно актуально для владельцев ВАЗ 2114, которым приходится регулярно ездить по дорогам далеко не самого высокого класса.

Подводя итоги, давайте посмотрим, что именно дадут распорки.

1. Повысят управляемость автомобиля в поворотах.
2. Снизят вероятность самопроизвольного отключения передачи на КПП.
3. Защитят двигатель от активных смещений при маневрировании.
4. Сохранят целостность кузова и силового агрегата.

Некоторые отмечают, что распорку ставить не стоит, поскольку из-за нее заметно повышается уровень шума в салоне. Утверждение верное, но частично. Уровень шума действительно повысится, но совсем незначительно. На практике ощутить разницу невозможно, поскольку повышение составит не более 0,5 децибел.

Для справки, специально обученные люди способны различать уровень шума только начиная от 1 децибела.

Статья в тему: Замена опорного подшипника на ВАЗ 2109

Распорка задних стоек своими руками

Задние распорки делятся на регулируемые и нерегулируемые. Первый тип в некоторой степени жестче первого, однако из названия понятно, что регулировать такие тюнинговые элементы нет возможности. Какие приобрести — решать только вам. Однако будет намного удобней с распорками, которые настраиваются точно под ваш автомобиль.

Изготовить распорки можно самостоятельно, но куда проще приобрести их в магазине, тем более выбор велик. Наибольшим спросом пользуются детали компании «Техномастер» и «Автопродукт». Распорки, сделанные своими руками, зачастую не такие эффективны, как фирменные. Кроме того, они будут значительно уступать и по внешнему виду.

Установка задних распорок мало чем отличается от монтажа передних.

1. Демонтируйте обшивку арок колес.
2. Вооружившись необходимыми ключами, снимите крышки стаканов.
3. Установите распорку на штоки крепления стаканов амортизаторов.
4. Закрутите обратно все гайки.
5. Отрегулируйте распорку, если это позволяет конструкция. Можете снять задние сидения или наклонить их вперед для более комфортной настройки.

Так как у каждой модели автомобиля имеются свои технические особенности, точную инструкцию по монтажу тех или иных деталей найдете в руководстве именно к вашей машине.

Тюнинг и усиление кузова ваз 2101

Существует большое количество сделать на ваз 2101 тюнинг кузова, в основе выбора лежит всего два фактора: дальнейшее предназначение автомобиля и толщина портмоне его владельца.

Углубляться во все тонкости технологического процесса мы не будем, так как, делая усиление кузова, ваз классика требует лишь наличие образного мышления и рук, растущих из одного места, обсудим лишь некоторые основные, так сказать базовые варианты.

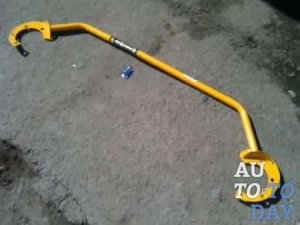

Распорка передней подвески

Универсальная распорка передних стоек предназначена для сохранения начальных положений точек передней подвески во время динамического движения автомобиля.

Усиливает стойки брызговиков, которые со временем деформируются при «пробоях» передней подвески, тем самым предотвращает и останавливает уже начавшееся выдавливание лонжеронов, усиливает поперечную жёсткость кузова.

Установка распорки не требует проведения, каких либо дополнительных работ, она устанавливается в штатные отверстия горизонтальных верхних опор подвески. При этом вы дополнительнополучаете от 10 до 25% жёсткости передних стаканов.

Делая тюнинг кузова ваз 2101, с помощью распорок данного типа (в том числе и в задней части) у вашего автомобиля существенно снижается риск бокового заноса, что очень актуально при боковом скольжении.

У «серьёзных» же пацанов и распорки «побогаче» (смотри фото)

Растяжка задней подвески

Далее у нас пойдёт разговор об усовершенствовании работы задней подвески автомобиля, а именно о тяге Парнара.

Как вы помните, назначение данного элемента, это предотвращение перемещения заднего моста в поперечном кузову направлении, в тоже время при этом, никак не ограничивая его в вертикальном перемещении, представляет собой закреплённую одним концом на кузове, а другим на мосту поперечную тягу.

Вот как раз от этих боковых усилий постепенно деформируется так называемый «домик» тяги Парнара, который мы и будем усиливать методом приварки заплатки из 3 миллиметрового листового железа.

Так же проводя в реальности на ваз 2101 тюнинг кузова,альтернативой тяги Парнара можно считать механизм Уатта.

Как видно на фото, вне зависимости от хода подвески, у подвески с установленным механизмом Уатта не происходит, в отличие от тяги Парнара, «увода» в сторону моста задней подвески.

Так же мне хотелось бы предложить ещё один вариант тюнинга задней подвески ваз 2101, а именно установка стабилизатора поперечной устойчивости и А-образного рычага.

Данный «апгрейд» позволит нам уменьшить крены автомобиля в поворотах и сделать боле жёсткой и предсказуемой заднюю подвеску.

При установке стабилизатора поперечной устойчивости, каких либо специальных навыков иметь не требуется, работа проводиться в два этапа:

• Закрепляем конструкцию стабилизатора на заднем мосту;
• Крепим стойки стабилизатора (так называемые «яйца») к продольным реактивным тягам.

Так же желательно поставить дополнительно ещё пару продольных тяг, для чего нам будет необходимо сделать дополнительные крепления на кузов и мост для каждой тяги.

Теперь пришёл черед заменить тягу Парнара на А-образный рычаг, который фиксирует задний мост по центру и не даёт ему смещаться как в продольном, так и в поперечном управлении.

Данный элемент можно купить, хотя он довольно таки прост в изготовлении:

Остаётся лишь приварить на задний мост, ровно по центру площадку под шаровую:

После чего всю конструкцию можно устанавливать на автомобиль.

Накладки. Косынки

Как правило, жёсткие распорки и растяжки работают исключительно на сжатие, но мы их можем заставить работать и на кручение, для чего чашки, углы нагрузок усиливают специальными толстыми пластинами – косынкой или накладкой.

Данными элементами можно усилить колёсные арки…

…рёбра жёсткости кузова.

Косынками и накладками очень удобно и эффективно восстанавливать

больные места кузова ваз 2101:

• Центральная стойка кузова, верхний усилитель;
• Верхний стык накладки боковины с накладкой стойки лобового стекла;
• Передняя дверь, верхний радиус;
• В проёме передней дверцы, с внутренней или наружной стороны, на основании стойки лобового стекла.

Места с образованными трещинами восстанавливают с помощью приварки усилительных накладок вырезанных изодно миллиметровой листовой стали. Привариваются прерывистым швом вдоль стыка, при этом усилительная накладка должна повторять контур восстанавливаемой панели.

Усиление кузова классика

Так же актуально усилить лонжерон в районе маятника и рулевого редуктора с помощью 10…15 миллиметровой пластины и проварить под задним сиденьем усилитель в виде двух миллиметровой накладки.

Доработка кузова

Последним штрихом нашей сегодняшней эпопеи является увеличение штатных сварочных швов и вваривание дополнительных элементов.

Данный тюнинг кузова ваз 2101 связан с тем, что на конвейере элементы кузова соединены между собой с помощью точечной сварки, при применении которой между «точками» появляются большие промежутки. Будет естественным предположить, что чем это расстояние меньше, тем будет жёстче вся конструкция. Но завод – изготовитель в силу технологических проблем при производстве и необходимости больших трудозатрат на это не идёт.

Нам же, пока «железный» конь в свободном доступе, сама судьба даёт шанс, исправить сей огрех. Главное сварщика подобрать толкового, что бы ни нарушил физику кузова.Заодно и приварим в слабые участки кузова новые дополнительные элементы в виде вышеупомянутых накладок и косынок.

Так же пользуясь моментом для большей жёсткости желательно установить в «расшитые» коробчатые полости внутренние втулки.

На этом тему тюнинга и усиления кузова ваз 2101 считаю более менее раскрытой. В одной статье невозможно подробно описать каждую процедуру, я ставил перед собой задачу лишь показать вам путь.
